Характеристики
Сфера применения:
- Питание, управление и защита электромагнитных железоотделителей
Совместимое оборудование:
- Саморазгружающиеся железоотделители (ЭМЖС);
- Подвесные железоотделители (ЭМЖ)
Описание:

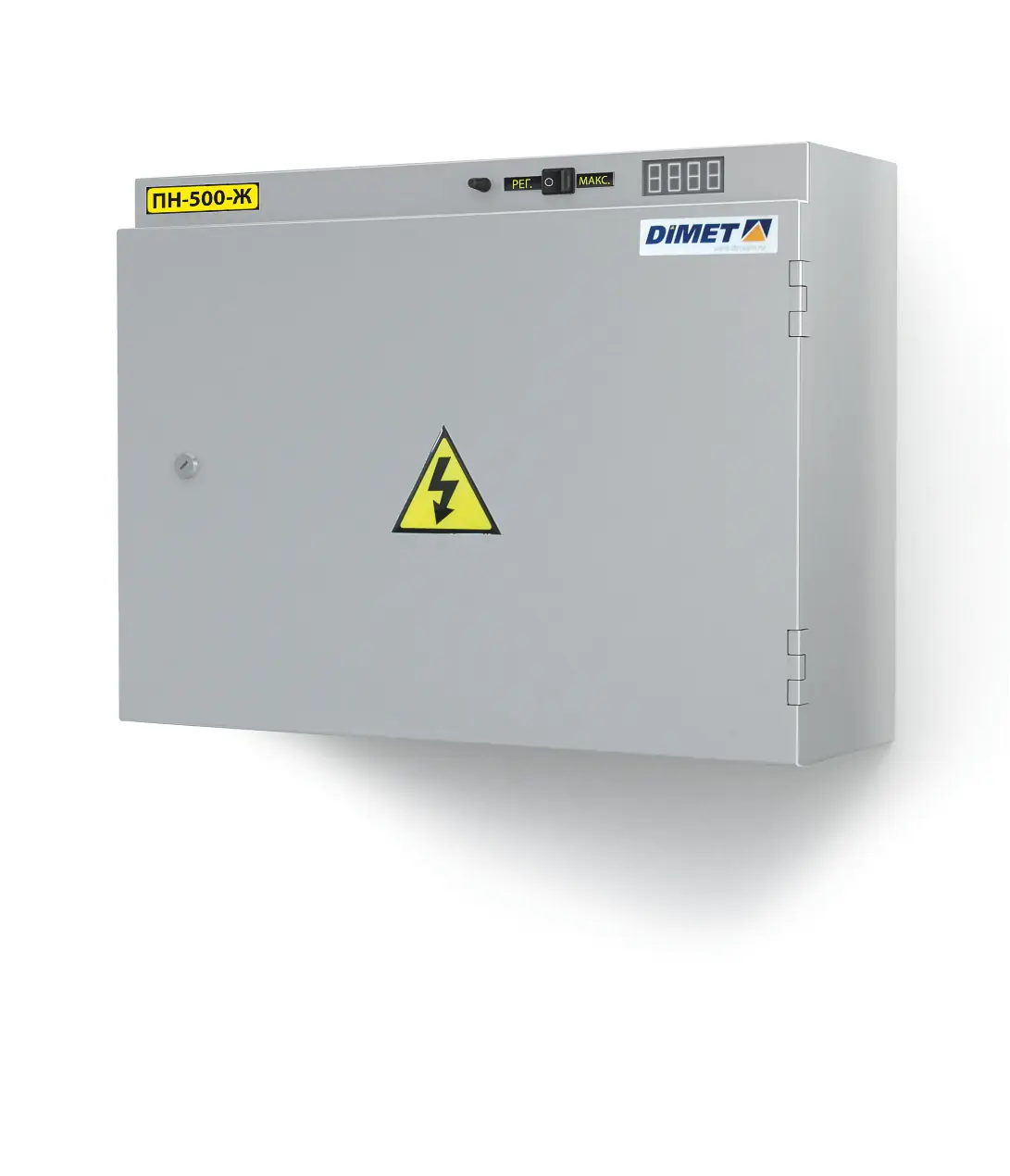

Преобразователи напряжения DIMET ПН-500-Ж предназначены для работы с подвесными и саморазгружающимися электромагнитными железоотделителями.
Функции:
- Ограничение максимального выходного напряжения на уровне 220 – 230;
- Решим работы - ПВ 100%;
- Режим форсировки для быстрого нарастания тока в железоотделителе;
- Режим размагничивания;
- Функция блокировки конвейера при неисправности преобразователя напряжения или железоотделителя;
- Индикация режимов работы и ошибок;
- Безступенчатая регулировка тока;
- Защита от короткого замыкания в нагрузке;
- Защита от замыкания жил кабеля между собой и на "землю";
- Сигнализация обрыва питающего кабеля;
- Ограничение максимального выходного тока;
- Сигнализация о превышении максимально допустимого тока;
- Сигнализация о появлении межвитковых коротких замыканий в электромагните
Преимущества:
- Обеспечение безопасности работ;
- Своевременная сигнализация о проблемах с электропитанием;
- Контроль наличия напряжения;
- Защита от замыканий
Технические характеристики:
|
Параметры |
ПН-500-Ж-40А |
ПН-500-ЖС-80А |
|
Питание |
трехфазные |
трехфазные |
|
Напряжение питания, В |
380+60 |
380+60 |
|
Частота, Гц |
50 |
50 |
|
Диапазон регулирования выходного напряжения, В |
10-230 |
10-230 |
|
Время размагничивания не более, сек. |
3 |
3 |
|
Режим работы ПВ, % |
100 |
100 |
|
Максимально допустимый ток при ПВ-100%, А |
40 |
80 |
|
Габаритные размеры не более, мм |
360х150х375 |
360х150х375 |
|
Посадочные размеры, мм |
255х350 |
255х350 |
|
Масса не более, кг |
12,2 |
12,5 |
|
Тип железоотделителя |
подвесной |
саморазгружающийся |
