Характеристики
- Используются для подачи питания для грузоподъемных устройств в любой отрасли
- Электрические мостовые краны;
- Транспортировочные грузовые тележки;
- Магнитные траверсы;
- Электрические козловые краны;
- Портальные краны;
- Электромагниты
Читайте также:
Описание:

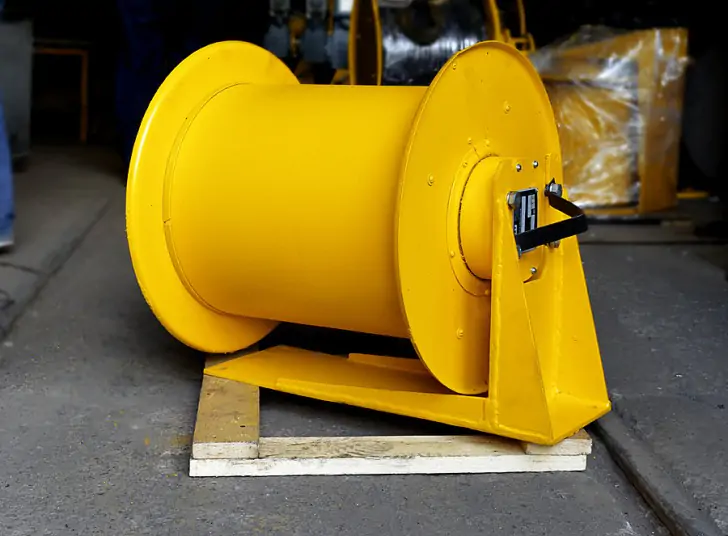

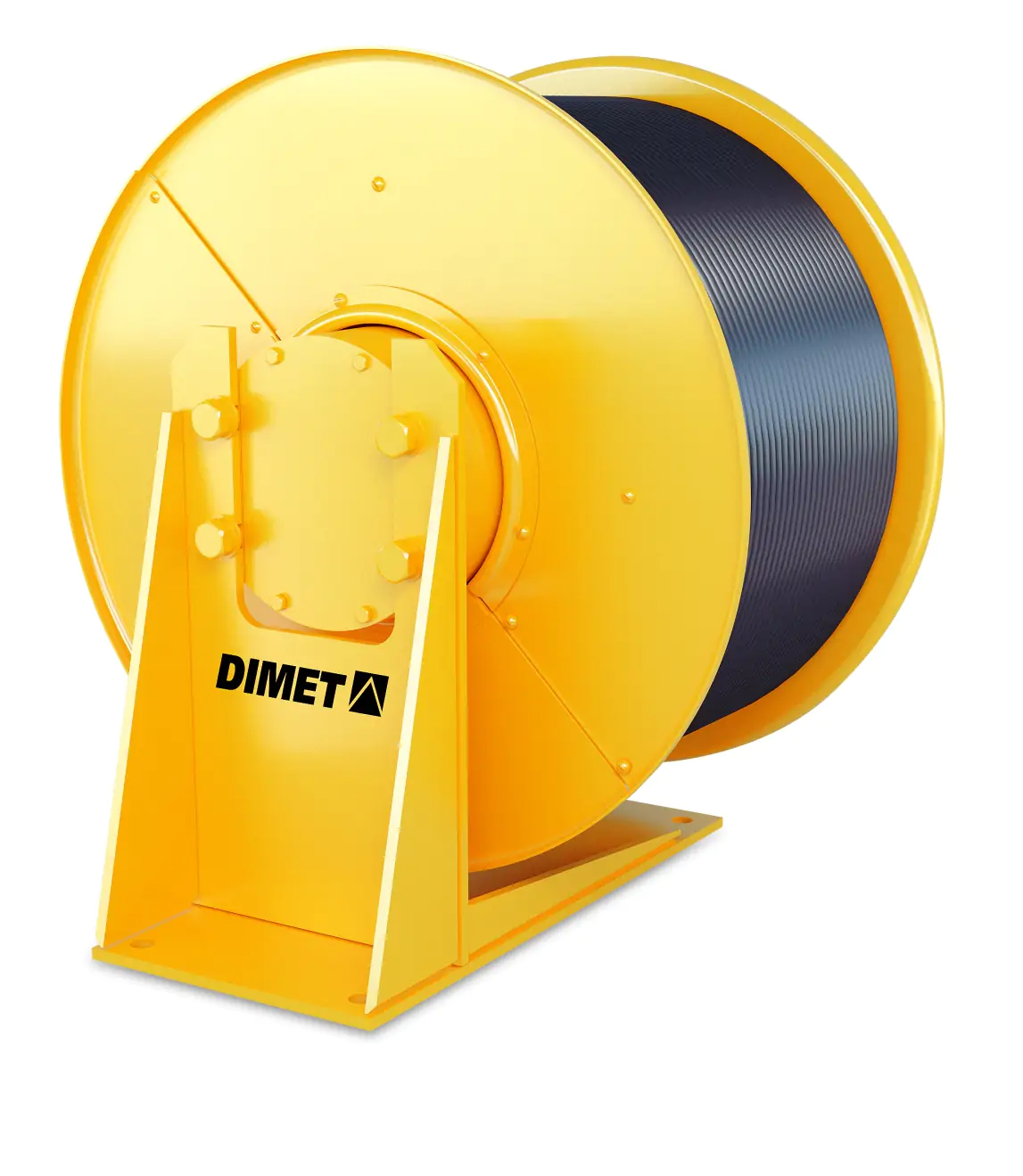

Пружинные кабельные барабаны DIMET используются для автоматической намотки-смотки кабеля с заданным усилием под воздействием приводных пружин при движении потребителя электроэнергии. Соединение кабеля с барабаном осуществляется через выводные контакты в клеммнике барабана. Вся конструкция кабельного барабана крепится на сварном кронштейне. Корпус выполнен из листовой стали и имеет степень защиты - IP54 по ГОСТ14254-80
- Длинна кабеля от 20 до 60 метров;
- Максимальный ток на контактном кольце 16–100А;
- Сматывание кабеля осуществляют приводные пружины при движении потребителя электроэнергии по направлению к барабану, размотка производится за счет движения от барабана, пружины при этом сжимаются;
- Применяется в различном подъемном и передвижном оборудовании, например: на кранах мостовых, козловых, портальных для питания электромагнитов, грейферов моторных, питания цеховых тележек и т.д
Преимущества:
- Высокий класс защиты IP54;
- Регулировка натяжения кабеля и защита кабеля от обрыва в случае перегрузки;
- Простой и быстрый монтаж кабельного барабана к различному типу оборудования за счет универсального кронштейна;
- Пружины из надежной и долговечной конструкционной рессорно-пружинной стали
Выгоды:
- Увеличение срока службы за счет меньшего количества подвижных частей;
- Сокращение эксплуатационных расходов за счет повышения общего коэффициента полезного действия;
- Снижение затрат на техническое обслуживание, т. к. первая замена смазки производится только через 15 000 часов эксплуатации, или через 4 года;
- Сокращение монтажных расходов за счет легкого доступа к болтам;
- Снижение затрат на техническое обслуживание за счет удвоения срока службы тормозных дисков (без регулировки);
- Быстрая замена за счет навесного принципа
Технические характеристики:
|
Обозначение |
Ход барабана, м |
Количество контактных колец, шт
Количество жил на проводе
|
Максимальный ток на кольце, А |
Масса, кг |

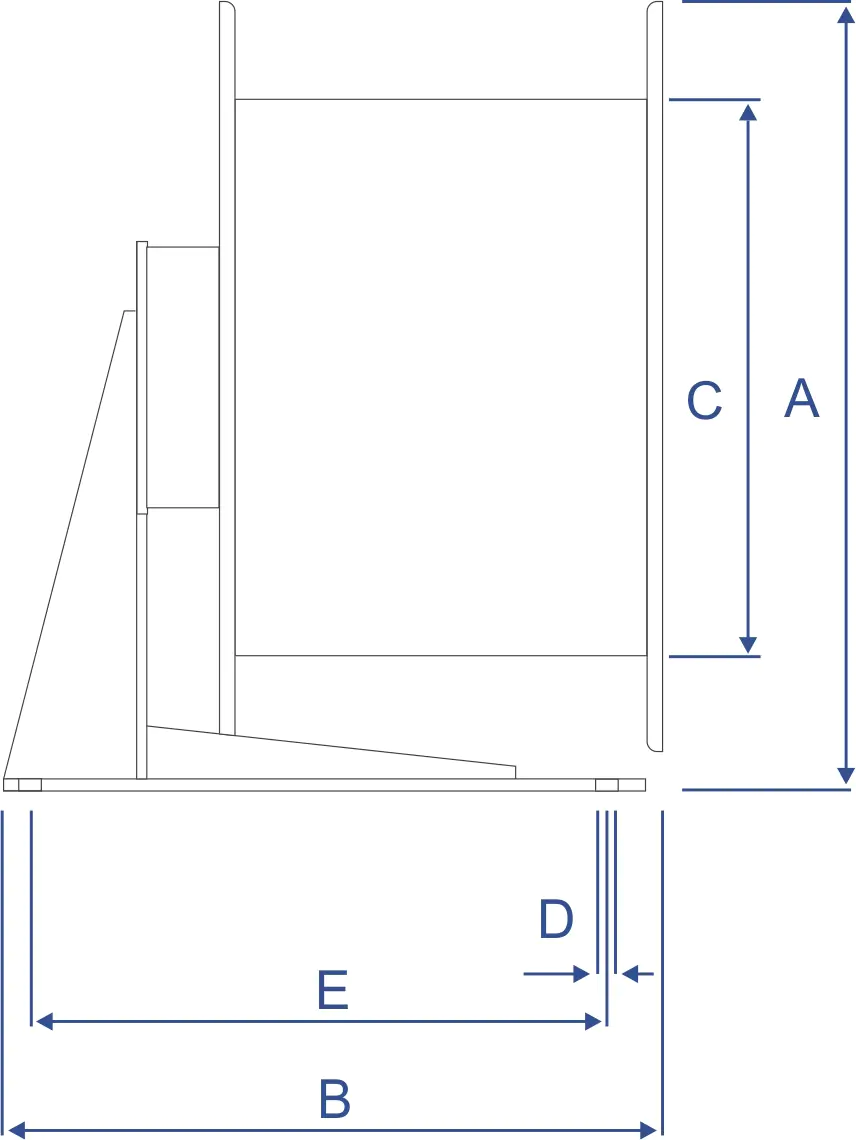

Габаритные размеры АхBхС, мм |

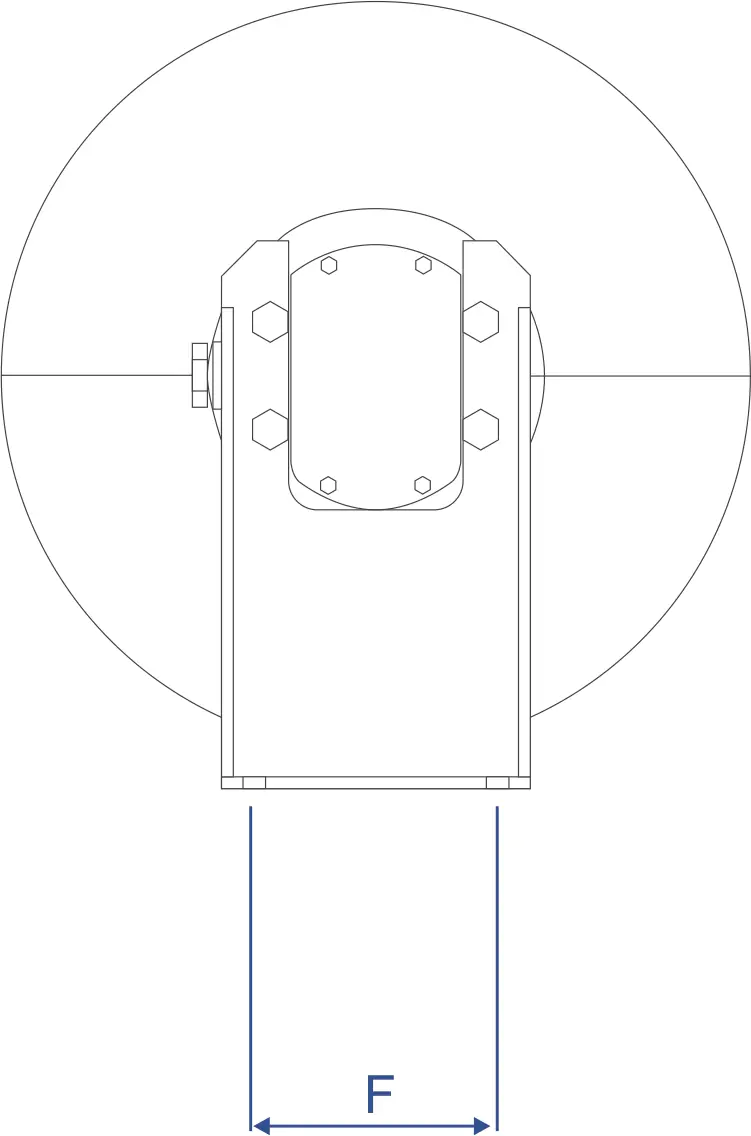

Межцентровое расстояние DxExF, мм |
|
БК20-3-32 |
20 |
3 |
32 |
71 |
555х489х∅350 |
∅17х424х124 |
|
БК20-5-32 |
20 |
5 |
32 |
75 |
555х547х∅350 |
∅17х526х124 |
|
БК20-7-32 |
20 |
7 |
32 |
80 |
555х606х∅350 |
∅17х547х124 |
|
БК40-3-32 |
40 |
3 |
32 |
86 |
555х546х∅350 |
∅17х430х124 |
|
БК40-5-32 |
40 |
5 |
32 |
90 |
555х604х∅350 |
∅17х488х124 |
|
БК40-7-32 |
40 |
7 |
32 |
95 |
555х662х∅350 |
∅17х546х124 |
|
БК60-3-32 |
60 |
3 |
32 |
86 |
555х544х∅350 |
∅17х479х124 |
|
БК60-5-32 |
60 |
5 |
32 |
90 |
555х602х∅350 |
∅17х537х124 |
|
БК20-3-63 |
20 |
3 |
63 |
88 |
588х496х∅415 |
∅17х433х182 |
|
Обозначение |
Ход барабана, м |
Количество контактных колец, шт
Количество жил на проводе
|
Максимальный ток на кольце, А |
Масса, кг |
Габаритные размеры АхBхС, мм |
Межцентровое расстояние DxExF, мм |
|
БК20-5-63 |
20 |
5 |
63 |
100 |
588х566х∅415 |
∅17х503х182 |
|
БК20-7-63 |
20 |
7 |
63 |
109 |
588х627х∅415 |
∅17х564х182 |
|
БК20-8-63 |
20 |
8 |
63 |
118 |
588х686х∅415 |
∅17х623х182 |
|
БК40-3-63 |
40 |
3 |
63 |
135 |
588х620х∅415 |
∅17х552х182 |
|
БК40-5-63 |
40 |
5 |
63 |
145 |
588х686х∅415 |
∅17х623х182 |
|
БК40-7-63 |
40 |
7 |
63 |
155 |
588х752х∅415 |
∅17х689х182 |
|
БК40-8-63 |
40 |
8 |
63 |
175 |
588х805х∅415 |
∅17х742х182 |
|
БК25-3-100 |
25 |
3 |
100 |
218 |
750х665х∅500 |
∅18х623х250 |
|
БК25-5-100 |
25 |
5 |
100 |
233 |
750х749х∅500 |
∅18х707х250 |
|
БК25-7-100 |
25 |
7 |
100 |
245 |
750х833х∅500 |
∅18х791х250 |

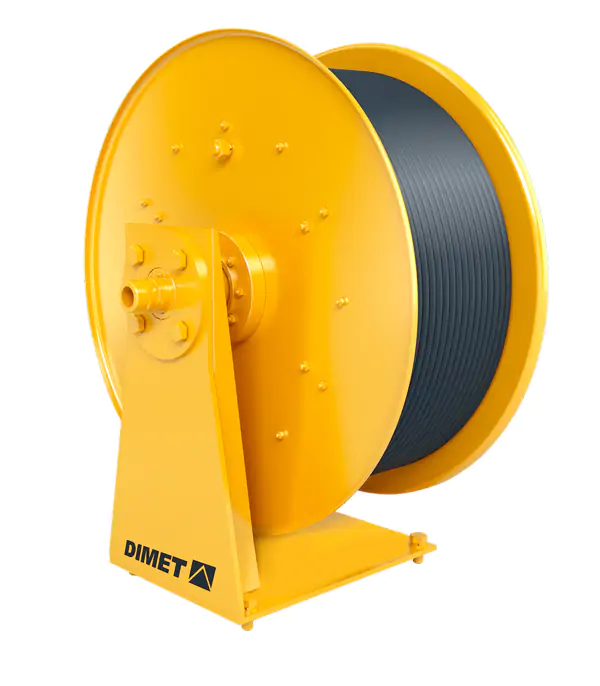

Новая линейка кабельных барабанов БК20/30/40-4-63
|
Обозначение |
Ход барабана,м |
Количество контактных колец |
Максимальный ток на кольце, А
|
|
Габаритные размеры АхBхС, мм
|
|
БК20-4-63 |
20 |
4 |
63 |
90 |
513x770x∅700 |
|
БК30-4-63 |
30 |
4 |
63 |
100 |
513x770x∅700 |
|
БК40-4-63 |
40 |
4 |
63 |
115 |
513x770x∅700 |
Что усовершенствовано ?
1) Сделана большая крышка клеммной коробки и центральный ввод кабеля для удобства подключения. Концы подводимого кабеля соединяются с клеммами барабана, при этом зона подключения проводов не закрыта никакими механизмами;
2) Изменен способ технологии производства пружин и закуплено новое оборудование для их изготовления. За счёт этого нам удалось повысить ресурс пружин на несколько тысяч рабочих циклов.
