Характеристики
Сферы применения:
- Питание, управление и защита грузоподъемных электромагнитов постоянного тока при питании от сети переменного тока
Совместимое оборудование:
- Электромагниты;
- Крановое оборудование;
- Перегружатели лома
Описание:

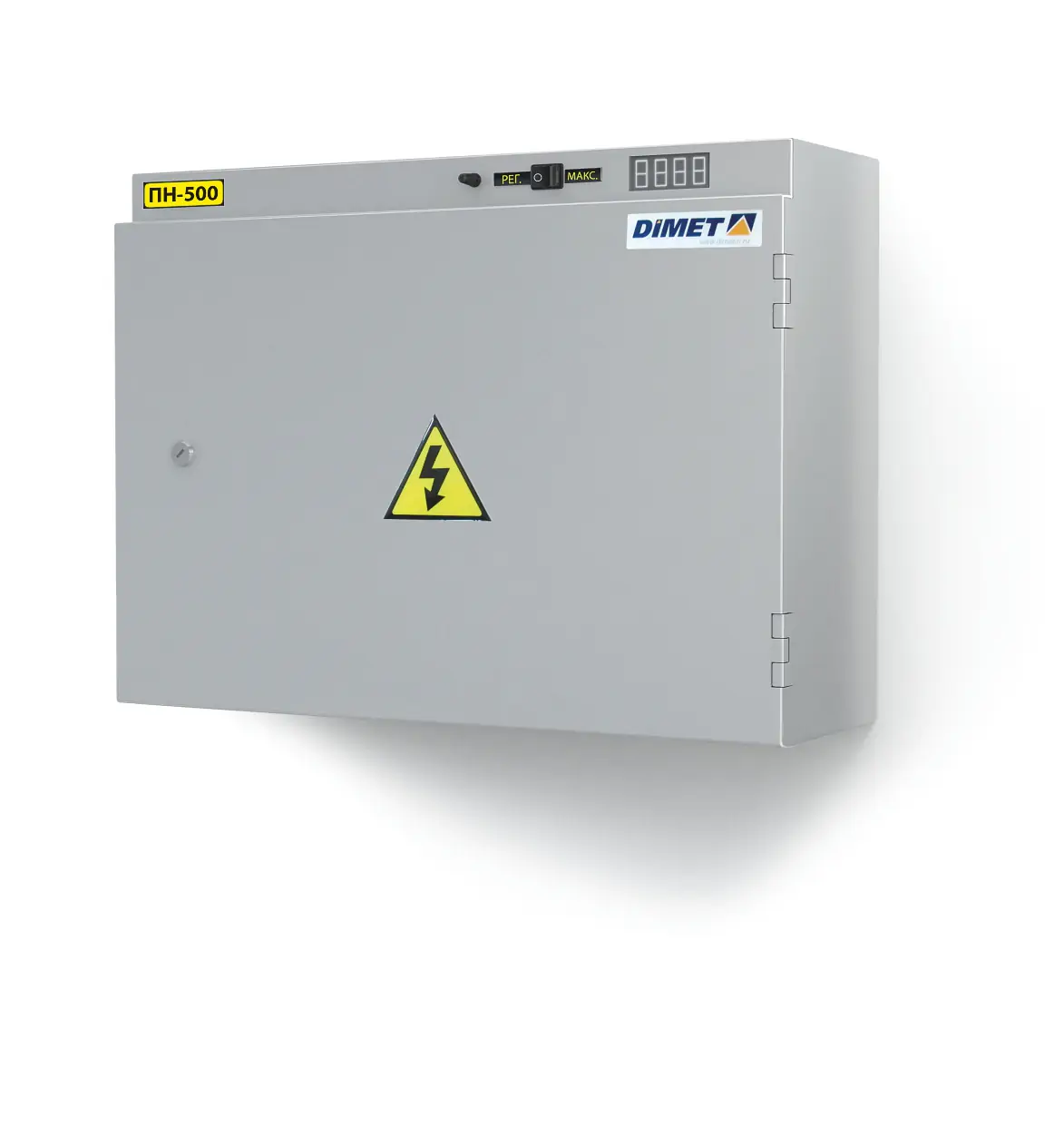

Преобразователи напряжения DIMET ПН-500-Г предназначены для питания, управления и защиты грузоподъёмных электромагнитов постоянного тока.Возможна эксплуатация в пыльных условиях за счет высокого класса защиты IP55.
Функции:
- Ограничение максимального выходного напряжения на уровне 220 - 230 В;
- Режим форсировки для быстрого нарастания тока в электромагните;
- Отсутствие рекуперации энергии в сеть при отключении электромагнита;
- Режим размагничивания;
- Индикация режимов работы и ошибок;
- Безступенчатая регулировка тока;
- Защита от короткого замыкания в нагрузке;
- Защита от замыкания жил кабеля между собой и на "землю";
- Сигнализация обрыва питающего кабеля;
- Сигнализация о превышении тока утечки в цепи электромагнита (при перегреве электромагнита);
- Сигнализация о появлении межвитковых коротких замыканий в электромагните;
- Ограничение максимального выходного тока
Преимущества:
- Обеспечение безопасности работ;
- Своевременная сигнализация о проблемах с электропитанием;
- Контроль наличия напряжения;
- Защита от замыканий
Технические характеристики:
|
Параметры |
ПН-500-Г-50А |
ПН-500-Г-100А |
ПН-500-Г-150А |
|
Питание |
генератор |
генератор |
генератор |
|
Напряжение питания, В |
220/380±60 |
220/380±60 |
220/380+60 |
|
Частота, Гц |
50 |
50 |
50 |
|
Диапазон регулирования выходного напряжения, В |
10-230 |
10-230 |
10-230 |
|
Время размагничивания не более, сек. |
3 |
3 |
3 |
|
Максимально допустимый ток при ПВ-75%, А |
50 |
100 |
150 |
|
Габаритные размеры, мм |
360х150х375 |
360х150х375 |
360х150х375 |
|
Посадочные размеры, мм |
255х350 |
255х350 |
255х350 |
|
Масса не более, кг |
12,0 |
12,2 |
12,5 |
